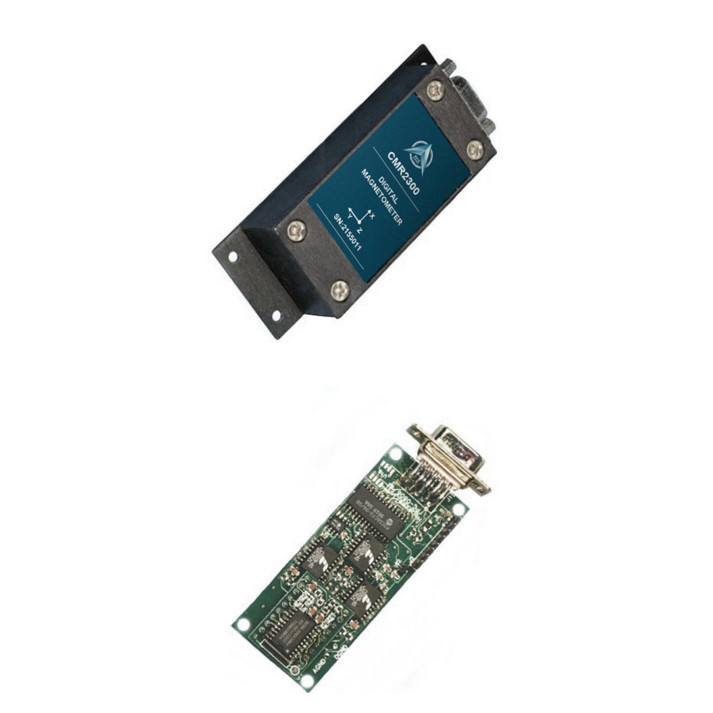

HMR2300 Manyetometre Dijital Çıkış 3 Eksenli Mıknatısın Yedek Sensörü

Marka Adı:	Firepower
Model Numarası:	CMR2300 pcb
Moq:	1
fiyat:	1300~1500
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	AYLIK 100

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Aralık:

+/-2 gauss

Karar:

67 m gauss

histerisiz hatası:

%0,01 FS

Kazanç Hatası:

%0,05 FS

ofset hatası:

%0,01 FS

Ağırlık:

98g

Ambalaj bilgileri:

kutu

Yetenek temini:

AYLIK 100

Vurgulamak:

3 Eksen HMR2300 Manyetometre

HMR2300 Magnometre Sensörü

15V Magnometre Sensörü

Ürün Açıklaması

HMR2300 manyetometrenin yedek sensörü dijital çıkış 3 eksenli manyetometre yüksek hassasiyetli manyometre

Özellikleri

Özellikleri	Koşullar	Min.	Tip	En fazla.	Birimler
Güç kaynağı
Besleme voltajı	Pin 9 Pin 5 (Yere) ile bağlantılıdır	6.5		15	Volts
Besleme akımı	Vsupply = 15V. S/R= On ile		27	35	mA
Sıcaklık
Çalışan	Çevre	-40		+85	°C
Depolama	Çevre, Tarafsız	-55		125	°C
Mıknatıs Fırçası
Aralık	Tam ölçek (FS), toplam alan uygulanır	-2		+2	Gauss
Karar	Çıktıyı değiştirmek için uygulanan alan	67			mikro-gauss
Doğruluk	Tüm hataların RSS'i@+25°C ±1 gauss ±2 gauss		0.01 1	0.52 2	% FS % FS
Yaklaşık hata	En uygun düz çizgi @ +25°C ±1 gauss ±2 gauss		0.1 1	0.5 2	% FS % FS
Histerisi Hatası	3 ±2 gauss@+25°C'de süpürme		0.01	0.02	% FS
Tekrarlanabilirlik Hatası	3 +2 gauss@+25°C'ye kadar süpürür		0.05	0.10	% FS
Gain Enror	Sıfır okuma için uygulanan alan		0.05	0.10	% FS
Offset Ermor	Sıfır okuma için uygulanan alan		0.01	0.03	% FS
Sıcaklık Etkisi	Kazanç katsayısı		-600 dolar. ±114		ppm/"C
Güç Tedarik Etkisi	+6'dan +15V'ye kadar 1 gauss Uygulanan Alan		150		ppm/V
Mekanik
Ağırlık	Sadece PCB PCB ve Flanged olmayan kaplama PCB ve Flanged Enclosure		28 94 98		Gramlar
titreşim	Çalışan 2 saat boyunca 5 ila 10 Hz 10Hz'den 2kHz'e 30 dakika boyunca		10 2.0		mm g

CMR2300, çarpışan manyetik alanın gücünü ve yönünü tespit etmek için üç eksenli akıllı dijital manyetometredir.Magneto-resistif sensörlerin üçü X'yi ölçmek için ortogonal yönlerde yönelir.Bu sensör çıkışları, iç delta-sigma A/D dönüştürücü kullanarak 16 bitlik dijital değerlere dönüştürülür.Donanımlı bir EEPROM, tutarlı çalışma için manyetometrenin konfigürasyonunu saklarVeri çıkışı seri tam-dupleks RS-232 veya yarı-dupleks RS-485 olup 9600 veya 19.200 veri hızı vardır. Windows uyumlu bir demo programı içeren RS-232 geliştirme kiti sürümü mevcuttur.Arabirim kablosu, AC adaptörü ve taşıma çantası.

▶ Ana Özellik

• Yüksek hassasiyet ± 1 gauss, <0.5% Tam ölçek

• ±2 gauss aralığı, <70 μgauss çözünürlük

• Üç Eksenli (X, Y, Z) Dijital Çıkışlar

• saniyede 10 ila 154 numune, seçilebilir

• RS-232 veya RS-485 Seri Veri Arayüzleri

• PCB veya Alüminyum Kaplama Seçenekleri

• 6-15 volt DC düzenlenmemiş güç kaynağı arayüzü

PCB boyutu ve PINOUT

HMR2300 Manyetometre Dijital Çıkış 3 Eksenli Mıknatısın Yedek Sensörü 0

Sipariş bilgileri Sipariş numarası:

Ürünler CMR2300-D00-232: Sadece PCB (Konuşturulmamış), RS-232 I/O

CMR2300-D00-485: Yalnızca PCB (Konuşma Yok), RS-485 I/O

CMR2300-D20-232:Flush-Base Enclosure, RS-232 I/O

CMR2300-D20-485:Flush-Base Enclosure, RS-485 I/O

CMR2300-D21-232:Uzun tabanlı kablo, RS-232 I/O

CMR2300-D21-485: Genişletilmiş tabanlı kablo, RS-485 I/O

CMR2300-D20-232-DEMO:Demo Kit, Flush-Base Enclosure, RS-232 I/O

CMR2300-D21-232-DEMO:Demo Kit, Genişletilmiş Temel Kaplama, RS-232 I/
