Hassas Dijital Manyetometre Sensörü, HMR2300 3 Eksenli Manyetik Sensörün Analogu

Name: Hassas Dijital Manyetometre Sensörü, HMR2300 3 Eksenli Manyetik Sensörün Analogu
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	CMR2300
Moq:	1
fiyat:	1300~1500
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	AYLIK 100

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Aralık:

+/-2 gauss

Karar:

67 m gauss

histerisiz hatası:

%0,01 FS

Kazanç Hatası:

%0,05 FS

ofset hatası:

%0,01 FS

Ağırlık:

98g

Ambalaj bilgileri:

kutu

Yetenek temini:

AYLIK 100

Vurgulamak:

RS-232 Manyetometre Sensörü

HMR2300 3 Eksen Manyetik Sensör

Manyetik Gerçek Kuzey Bulucu

Ürün Açıklaması

Dijital Magnometre Sensörü 3 Eksenli Manyetik Sensör HMR2300 Analogı Hassas Manyetik Gerçek Kuzey Bulucu

▶ ANA ÖZELLİK

• ±1 gauss Üzerinde Yüksek Doğruluk, <%0,5 Tam Ölçek

• ±2 gauss aralığı, <70 µgauss Çözünürlük

• Üç Eksen (X, Y, Z) Dijital Çıkışlar

• Saniyede 10 ila 154 Örnek, Seçilebilir

• RS-232 veya RS-485 Seri Veri Arayüzleri

• PCB veya Alüminyum Muhafaza Seçenekleri

• 6-15 volt DC Düzensiz Güç Kaynağı Arayüzü

▶ UYGULAMA • Tutum Referansı

• Pusula ve Navigasyon

• Trafik ve Araç Tespiti

• Anomali tespiti

• Laboratuvar Aletleri

• Güvenlik sistemi

Şartname

Özellikler	Koşullar	dak.	tip	maks.	Birimler
Güç kaynağı
Besleme gerilimi	Pim 9, Pim 5'e (Toprak) referanslıdır	6.5		15	volt
Besleme Akımı	V besleme = 15V.S/R= Açık		27	35	mA
Sıcaklık
İşletme	ortam	-40		+85	℃
Depolamak	Ambiyans, Tarafsız	-55		125	℃
Magnetc Fleld
Menzil	Tam Ölçek (FS), Uygulanan Toplam Alan	-2		+2	gauss
Çözünürlük	Çıktıyı Değiştirmek İçin Uygulanan Alan	67			mikro-gauss
Kesinlik	Tüm hataların RSS'si@+25℃ ±1 gauss ±2 gauss		0.01 1	0,52 2	%FS %FS
Doğrusal Hata	En uygun düz çizgi@+25°C ±1 gauss ±2 gauss		0.1 1	0,5 2	%FS %FS
Histerisiz Hatası	3 Tarama Boyunca ±2gauss@+25°℃		0.01	0.02	%FS
Tekrarlanabilirlik Hatası	3 Tarama Boyunca+2gauss@+25°C		0,05	0.10	%FS
Kayıt Kazanma	Sıfır Okuma için Uygulanan Alan		0,05	0.10	%FS
Ofset Hatası	Sıfır Okuma için Uygulanan Alan		0.01	0.03	%FS
Sıcaklık Etki	Kazanç Katsayısı		-600 ±114		ppm/"C
Güç Kaynağı Etkisi	1 gauss Uygulamalı Alan ile +6'dan +15V'a		150		ppm/V
Mekanik
Ağırlık	Yalnızca PCB PCB ve Flanşsız Muhafaza PCB ve Flanşlı Muhafaza		28 94 98		gram
Titreşim	İşletme 2 Saat için 5 ila 10 Hz 30 Dakika için 10Hz - 2kHz		10 2.0		mm G

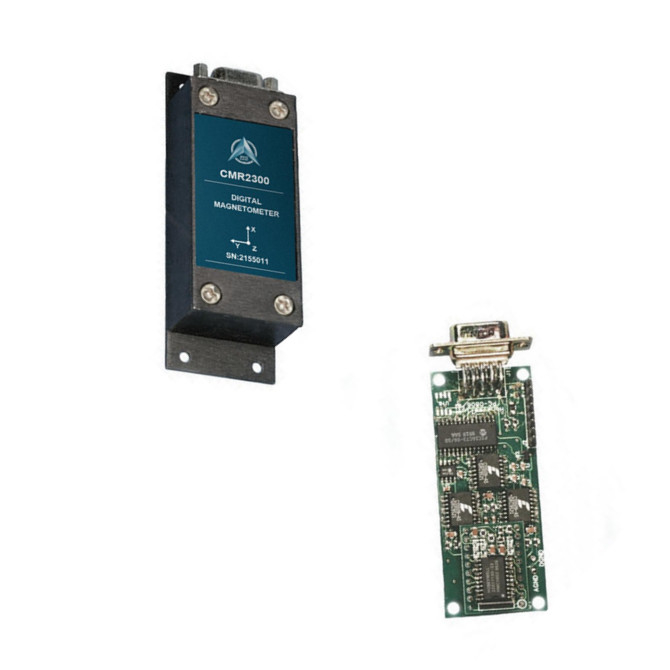

AVIC CMR2300, gelen bir manyetik alanın gücünü ve yönünü algılamak için üç eksenli bir akıllı dijital manyetometredir.AVIC'nin manyeto-dirençli sensörlerinden üçü, bir manyetik alanın X, Y ve Z vektör bileşenlerini ölçmek için ortogonal yönlerde yönlendirilmiştir.Bu sensör çıkışları, dahili bir delta-sigma A/D dönüştürücü kullanılarak 16 bit dijital değerlere dönüştürülür.Yerleşik bir EEPROM, tutarlı çalışma için manyetometrenin yapılandırmasını saklar.Veri çıkışı, 9600 veya 19.200 veri hızına sahip seri tam çift yönlü RS-232 veya yarı çift yönlü RS-485'tir.Windows uyumlu bir demo programı, arabirim kablosu, AC adaptörü ve taşıma çantası içeren bir RS-232 geliştirme kiti sürümü mevcuttur.

PCB boyutu ve PINOUT

Hassas Dijital Manyetometre Sensörü, HMR2300 3 Eksenli Manyetik Sensörün Analogu 0

CMR2300 DİJİTAL MANYETOMETRE(1).pdf
